คำอธิบาย

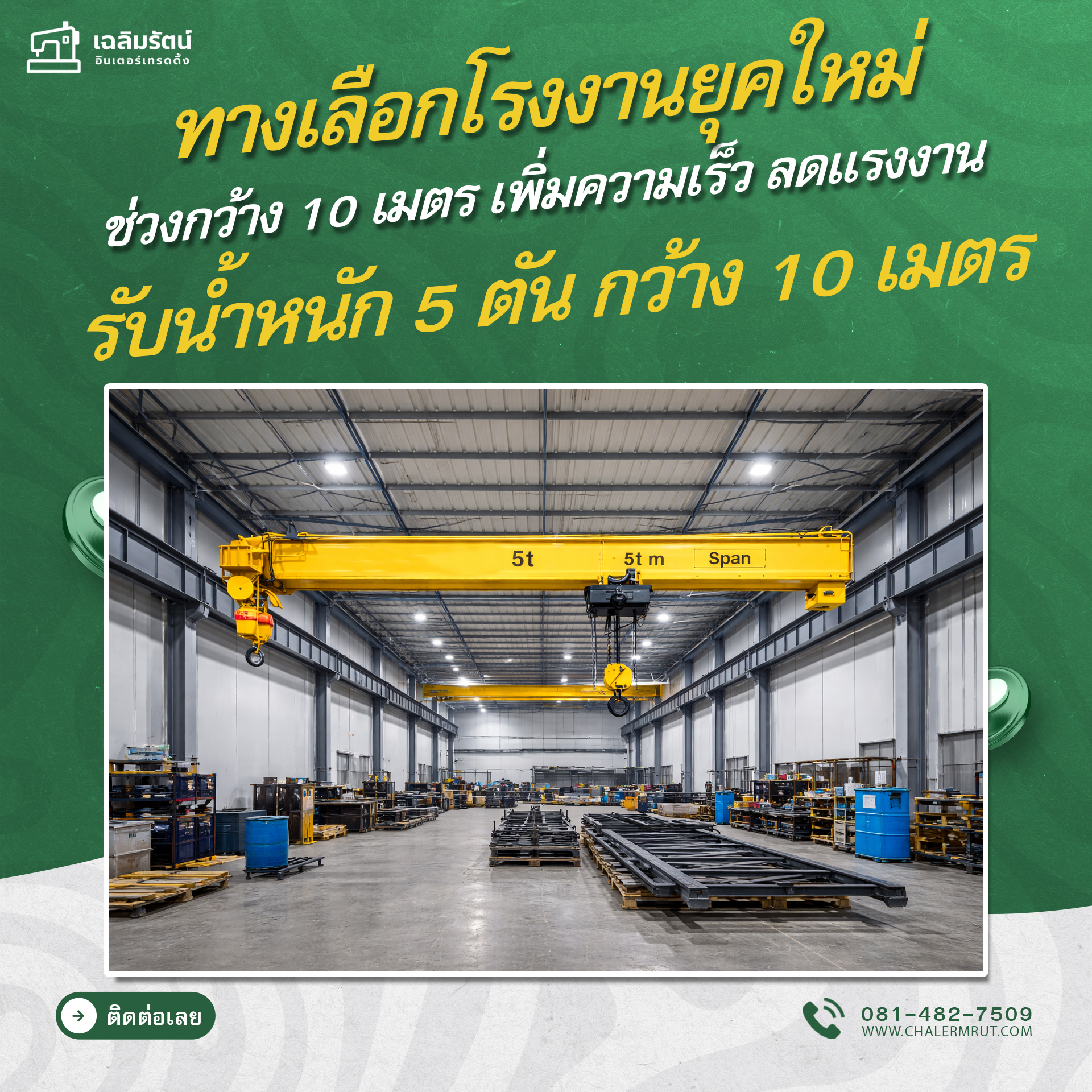

เครนเหนือศรีษะแบบคานเดี่ยวไฟฟ้า ขนาด 5 ตัน กว้าง 10 เมตร (LD Election Single Grider Overhead Chane 5 ton wide 10 m.)
Overhead Crane หรือ เครนโรงงาน คือเครื่องจักรขนาดใหญ่ที่ใช้สำหรับ ยกและเคลื่อนย้ายวัสดุหรือสินค้าที่มีน้ำหนักมาก ภายในพื้นที่อุตสาหกรรม เช่น โรงงานผลิต คลังสินค้า หรือศูนย์กระจายสินค้า
โดยติดตั้งอยู่บนโครงสร้างหรือรางที่อยู่เหนือพื้นที่ทำงาน
องค์ประกอบหลักของ Overhead Crane
เครนเหนือศีรษะประกอบด้วยส่วนสำคัญหลายส่วนที่ทำงานร่วมกัน:
- สะพานเครน (Bridge Crane / Girder): คือโครงสร้างหลักที่เป็นคานเหล็กขนาดใหญ่ ทำหน้าที่รองรับน้ำหนักของรอกไฟฟ้าและน้ำหนักบรรทุก มีทั้งแบบ คานเดี่ยว (Single Girder) และ คานคู่ (Double Girder)
- คานเดี่ยว: น้ำหนักเบา, ประหยัด, เหมาะสำหรับงานยกน้ำหนักไม่มาก (เช่น 1-12.5 ตัน) และความกว้างใช้งานไม่มาก
- รอกไฟฟ้า (Hoist): อุปกรณ์ที่ใช้ในการ ยกวัตถุขึ้น-ลง (แนวดิ่ง) ประกอบด้วยมอเตอร์และตะขอยก (Hook)
- คานล้อเครน (End Carriage): ติดตั้งอยู่ที่ปลายทั้งสองด้านของสะพานเครน ทำหน้าที่ขับเคลื่อนสะพานเครนให้ เคลื่อนที่ไปตามแนวยาวของรางวิ่ง (Long Travel)
- ชุดอุปกรณ์ขับเคลื่อนตามแนวขวาง (Trolley): ชุดขับเคลื่อนที่ติดตั้งรอกไฟฟ้าอยู่ด้วย ทำหน้าที่เคลื่อนที่รอกไปตาม ความยาวของคานเครน (Cross Travel) ทำให้สามารถเคลื่อนย้ายวัตถุได้ทั่วถึงในแนวราบ
- ทางวิ่งเครน (Runway): โครงสร้างรางเหล็กที่ยึดติดกับโครงสร้างอาคาร ใช้รองรับและนำทางการเคลื่อนที่ของคานล้อเครน
ลักษณะการทำงานและการเคลื่อนที่
เครนเหนือศีรษะสามารถเคลื่อนที่และยกวัตถุได้ 6 ทิศทาง (3 มิติ):
- ขึ้น-ลง (แนวดิ่ง): โดยใช้รอกไฟฟ้า
- ซ้าย-ขวา (ตามความยาวคาน): โดยใช้ชุดอุปกรณ์ขับเคลื่อนตามแนวขวาง (Trolley)
- หน้า-หลัง (ตามความยาวอาคาร): โดยใช้คานล้อเครน (End Carriage) บนทางวิ่งเครน
การควบคุมส่วนใหญ่ทำได้ด้วยระบบไฟฟ้าและใช้รีโมทคอนโทรลหรือแผงควบคุม
ประโยชน์การใช้งาน
- เพิ่มประสิทธิภาพ: ช่วยในการยกและเคลื่อนย้ายวัตถุหนักได้อย่างรวดเร็วและต่อเนื่อง
- ลดแรงงาน: ลดความจำเป็นในการใช้แรงงานคนในการยกของหนัก
- เพิ่มความปลอดภัย: ลดความเสี่ยงในการบาดเจ็บและอุบัติเหตุจากการขนย้ายวัสดุหนักด้วยวิธีอื่น
- ประหยัดพื้นที่: ติดตั้งเหนือศีรษะ จึงไม่กินพื้นที่การทำงานบนพื้นโรงงาน
